Handhelder Tischen-Tintenstrahldrucker für Karton PLASMA CLEAN-01 Weißthermisch mit Plasmaoberfläche 10mm AC220V (± 20%)

TIJ-Drucker mit Plasma-Oberflächenbehandlung Eingangsstrom: 2.4A-3.1A

AC 220V TIJ-Drucker mit Plasma-Oberflächenbehandlung Eingangsstrom 2.4A - 3.1A

• Lo Temperatur-Plasma-Oberflächenbehandlungstechnik

Aber die Krone kann nur in zwei benachbarten parallelen Elektroden durchgeführt werden, und der Abstand ist nicht zu groß,Also ist die Corona-Behandlungsmethode nicht geeignet für die Verarbeitung von 3D-ObjektoberflächenpolarisationWenn das organische Material mit der Flammenmethode behandelt wird, besteht die Schwäche des Polymers darin, dass es brennbar ist und einen niedrigen Schmelzpunkt aufweist.Es kann verformt sein.Die Verarbeitungstechnik ist sehr schwierig zu beherrschen.Die Oberflächenmodifikation des 3D-Objekts wird mit einem niedrigen Temperatur-Plasma-Flussverfahren behandelt.Das Prinzip wird in Abbildung 1 dargestellt.1, und an den beiden Enden der Elektroden werden Wechselstrom-Hochspannung und Hochfrequenz angewendet, um die Luft zwischen den beiden Elektroden zu erzeugen Gasbogenentladung und die Form Plasma.Das Plasma in Luftblasen wird auf der Oberfläche des Objekts für die Modifikation der 3D-Oberfläche verarbeitet.

Luftdurchfluss

Elektrode

Hochfrequenz- und Hochspannungsstromversorgung

Plasma-Gasfluss

Werkstück

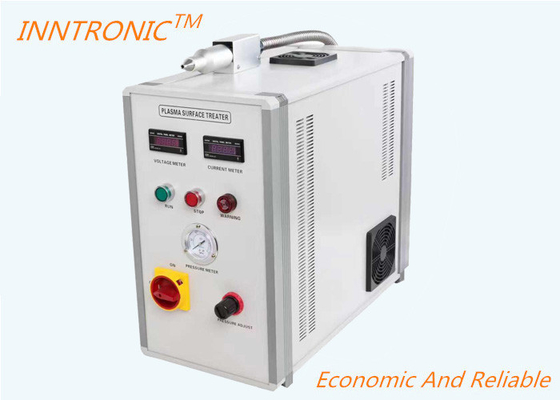

1Plasma Düse

2. Voltmeter

3. Ammeter

4Pause-Taste

5Startknopf.

6Barometer

7Alarmklopfen.

8. Schalter für das Panel

9. Gasdruckregelknopf

10Plasma Düse und Kabel

11. Luftquelle

12. Plasma-Ausgangssteuerung

13. 220Vac Stromversorgungseingang

14. Gehäuse Boden

15. Öl- und Wassertrennscheibe

16Kühlventilator

2.Einrichtung

2.1 Einrichtung der Düse

2.1.1 Die Düse auf den mechanischen Arm oder in eine geeignete Position stellen; ordnungsgemäß befestigen, um die Hochspannungskabel, Erdungsleitungen und Gasröhren an der Düse vor starken Zugzügen, Reibungen,Kratzer und Piercings.

2.1.2 Der Abstand zwischen Düse und zu bearbeitendem Werkstück wird auf 3,5 mm8 mm eingestellt.

2.1.3 Die violette Flamme auf der Düse ist ein Hochspannungsbogen, nicht mit der Hand berühren, um einen Stromschlag zu vermeiden.

2.1.4Die Personen, die nicht das After-Sales-Personal oder professionelle Techniker sind, dürfen die Düse nicht zufällig ändern oder austauschen.

2.2 Installation der Hauptmaschine

2.2.1 Die Lüfter- und Abgasfenster der Hauptmaschine dürfen während des Betriebs durch nichts verstopft sein.

2.2.2 Legen Sie die Hauptmaschine auf einen flachen Boden und halten Sie sie gut belüftet.

2.2.3 Die vier Seiten der Hauptmaschine dürfen nicht in der Nähe einer großen Eisenfläche liegen; bitte halten Sie sie mehr als 10 cm vom Eisen entfernt.Ansonsten wird es zu einem erhöhten Stromverbrauch und Temperaturanstieg durch Wirbelstrom führen.;

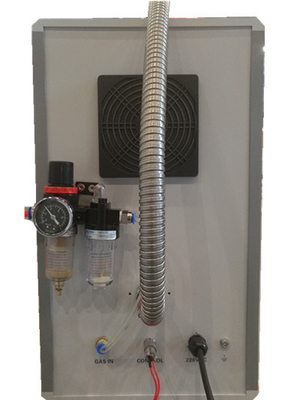

2.2.4Die Eingangsluftquelle ist an“GAS“auf dem Rücken,Bitte verwenden Sie eine trockene Luftquelle, um eine gute Behandlungsqualität und eine lange Lebensdauer der Düse zu gewährleisten..

2.3 AC220V-Stromversorgungsanbindung

2.3.1 Bitte verwenden Sie die für die Maschine angebrachten Kabel oder wählen Sie die Kabel mit einer Größe von mehr als 1,5 mm^2, verbinden Sie die AC220V-Stromversorgung mit der Stromquelle der Maschine.Die Verbindung hat keine Polarität., darf jedoch nicht mit dem Boden verwechselt werden.

2.3.2Der Stecker der Hauptmaschine muss zuverlässig geerdet sein.,oder das Gehäuse der Hauptmaschine ist zuverlässig geerdet,Sie prüfen jedes Mal, bevor Sie mit dem Betrieb beginnen, ob es gut geerdet ist.. TDie Maschineist Hochspannungsgerät; wenn es nicht zuverlässig geerdet ist,Schalten Sie die Stromversorgung nicht an, um zufällig zu starten,Es wird einen Elektroschock geben!

2.3.3 Die Schrauben auf der Anschlussplattform müssen fest zusammengehalten werden, da sie sonst intermittierend arbeiten oder die Plattform durch Überhitzung verbrannt wird.

2.4 Abmessungen der Düse

4. Betriebsanleitung

1. Verbinden Sie die Trockenluftquelle mit dem Ende des "GAS IN".

2. Regeln Sie den Gasdruckknopf, um die Messung des Barometers auf 0,1 MPa (1.0 kg) zu halten.

3. Schalten Sie den 220Vac-Auslöser auf ON ein, prüfen Sie, ob der Kühlventilator normal funktioniert und ob der Voltmeter und der Ampermeter etwas ablesen.

4. Drücken Sie den Startknopf, die Düse startet und die Maschine ist in Betrieb.

5Bei normalem Betrieb ist der Wert des Voltmeters und des Ampermeters auf dem Panel stabil, die Schwankungen innerhalb von ±3V und ±0,05A sind normal.

6.Wenn es aufhört,Drücken- Ich weiß.Stoppknopf️,und dann wechseln¥ AC220VStromversorgungsschalter- Ich weiß.bis zuIch bin abgeschaltet.

7. Wenn Sie die Plasma-Ausgangssteuerung verwenden, verwenden Sie bitte den mechanischen Steuerschalter oder den elektrischen Steuerschalter.Sie müssen den Schalter des Relais (und der ähnlichen elektrischen Isolierung) verwenden..

5. Haupttechnische Parameter

1. Eingangsspannung: AC220V (± 20%)

2.Eingangsspannungsfluktuationsbereich: ±3V

3Eingangsstrom: 2,4A bis 3,1A

4Kapazität: 600-1000 VA

5Breite der Behandlung: 10 mm

6Frequenz: 25-30 kHz

7Luftquelldruck: 0,10 MPa bis 0,20 Mpa (1,0 kg/cm2 bis 2,0 kg/cm2)

8. Hauptmaschinenmaße: 560mm*253mm*460mm

9. Düsenmaße: MAX 245mm*40mm*60mm

10Gewicht: 30 kg

11Relative Luftfeuchtigkeit: < 93% (ohne Tau)

12. Lagertemperatur: -25°C bis +55°C
